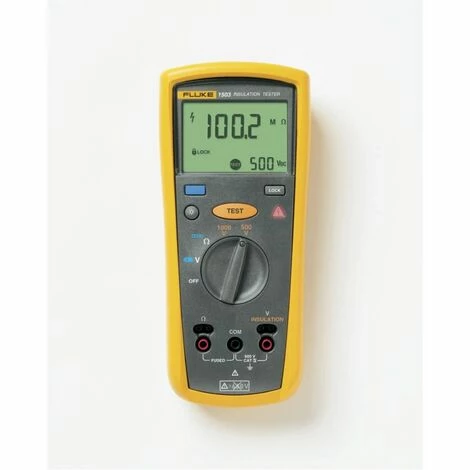

FLUKE 1503 Isolationsmessgerät

Eigenschaften

• Länge: 100.0
• Breite: 50.0
• Elektrische spannung: 500.0
• Stromstärke: 0.2
• Farbe: Grau
• Form: Asymetrisch
• Stromversorgung: Batterien
• Garantie: 2.0

Fluke 1503 Isolationsmessgerät | Hersteller-Nr.: 2427883 | EAN: 0095969288668 |

Isolationsprüfer, ideal für Fehlersuche, Inbetriebnahme und vorbeugende Instandhaltung geeignet, da sie über mehrere Prüfspannungen verfügen. Tastkopf mit Auslösetaste.

Wichtigste Merkmale •Isolationsmessbereich 0,1 M? bis 2000 M?
•Isolationsprüfspannungen 500 V, 1000 V
•Der Tastkopf mit Auslösetaste erleichtert sich wiederholende Prüfungen, auch an schwer zugänglichen Objekten
•Erkennung von spannungsführenden Schaltungen verhindert Isolationsprüfungen bei Spannungen über 30 V und erhöht somit den Schutz des Anwenders
•Automatische Entladung von kapazitiven Spannungen für höheren Schutz des Anwenders
•Gleich-/Wechselspannungsmessung: 0,1 V bis 600 V
•Durchgangsprüfung (200 mA)
•Widerstand 0,01 ?… 20,00 k?
•Automatische Abschaltung zum Schonen der Batterie
•Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen von Messwerten
•Überspannungskategorie CAT IV 600 V für höheren Schutz des Anwenders

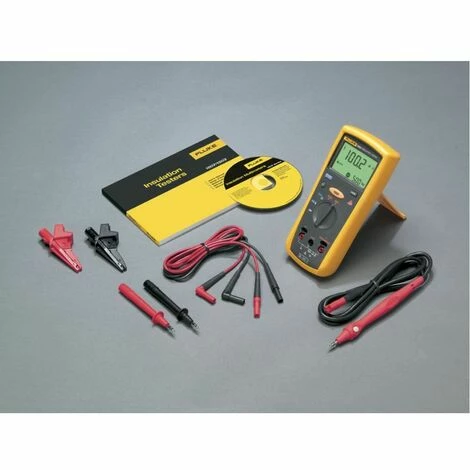

•Tastkopf mit Auslösetaste, Messleitungen, Messspitzen und Krokodilklemmen im Lieferumfang enthalten
•Befestigungsmöglichkeit für den optionalen Magnethalter Fluke TPAK für freihändiges Arbeiten
•Vier Alkali-Batterien Typ AA (NEDA 15 A oder IEC LR6) für mehr als 1000 Isolationsprüfungen
•1 Jahr Gewährleistung

Technische Daten
Wechsel- und Gleichspannungsmessung
Genauigkeit Bereich 600,0 V
Auflösung 0,1 V
50 Hz bis 400 Hz ± (% v. Mw. + Zählstellen) ± (2% + 3)
Eingangsimpedanz 3 MO (nominal), < 100 pF
Gleichtaktunterdrückungsverhältnis (1 kO unsymmetrisch) > 60 dB bei DC, 50 Hz oder 60 Hz
Überlastschutz 600 V effektiv oder DC
Messung Widerstand zu Erdpotenzial
Bereich/Auflösung 20,00 O 0,01 O
200,0 O 0,1 O
2000 O 1,0 O)
20,00 kO 0,01 kO
Genauigkeit (% v. Mw. + Zählstellen) ± (1,5% + 3)
Überlastschutz 2 V effektiv oder DC
Prüfspannung für offenen Stromkreis > 4,0 V, < 8 V
Kurzschlussstrom > 200,0 mA
Spezifikationen für die Isolationsprüfung
Messbereich 0,01 MO bis 2000 MO
Prüfspannungen 500 V, 1000 V
Ungenauigkeit der Prüfspannung +20 %, -0 %
Kurzschlussstrom 1 mA nominal
Automatische Entladung Entladungszeit < 0,5 Sekunden bei C = 1 µF oder weniger
Anzeige für stromführende Schaltung Verhindert die Prüfung, wenn Fremdspannung vor Beginn > 30 V
Maximale kapazitive Last Bedienbar mit bis zu 1 µF Last
Ungenauigkeit beim Messen (% v. Mw. + Zählstellen):
500 V ± (1,5% + 5)
1000 V ±(1,5% + 5) bis 2000 MO, ±(10% + 3) über 2000 MO
Allgemeine technische Daten
Maximale Spannung an einem beliebigen Anschluss: 600 V Wechselstrom effektiv oder Gleichstrom
Lagerungstemperatur -40 °C bis 60 °C
Betriebstemperaturbereich -20 °C bis 55 °C
Temperaturkoeffizient 0,05 x (spezifizierte Ungenauigkeit) pro °C bei Temperaturen < 18 °C bzw. > 28 °C
Relative Luftfeuchtigkeit
0% bis 95% bei 10 °C bis 30 °C
0% bis 75% bei 30 °C bis 40 °C
0% bis 40% bei 40 °C bis 55 °C
Schwingungen Random, 2 g, 5-500 Hz gemäß MIL-PRF-28800F, Instrument der Klasse 2
Stoß Fall aus 1 m Höhe gemäß IEC 61010-1 2. Ausgabe (Fallversuch aus 1 Meter Höhe, sechs Seiten, Eichenboden)
Elektromagnetische Verträglichkeit In einem Hochfrequenzfeld mit 3 V/M ist die Genauigkeit = spezifizierte Genauigkeit (EN 61326-1:1997)
Sicherheit Überspannungskategorie gemäß ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 und IEC/EN 61010-1, 2. Ausgabe: CAT IV 600 V
Zertifizierungen CSA gemäß Norm CSA/CAN C22.2 Nr. 61010,1-04; TÜV gemäß Norm IEC/EN 61010-1 2. Ausgabe
Stromversorgung Vier AA-Batterien (NEDA 15A oder IEC LR6)
Batteriebetriebsdauer Isolationsprüfung: Isolationsmessgerät kann mit frischen Alkalibatterien bei Raumtemperatur mindestens 1000 Isolationsprüfungen durchführen. Dabei handelt es sich um Standardprüfungen von 1000 V in 1 MO mit einem Tastgrad von 5 Sekunden an und 25 Sekunden aus.
Widerstandsmessung: Mehr als 2500 Widerstandsmessungen bei Raumtemperatur mit neuen Alkali-Batterien. Dabei handelt es sich um Standardmessungen von 1 O mit einem Tastgrad von 5 Sekunden an und 25 Sekunden aus.
Abmessungen (H x B x T) 5,0 x 10,0 x 20,3 cm
Gewicht 550 g
Schutzart IP 40
Höhe über NN Betrieb 2000 m CAT IV 600 V, 3000 m CAT III 600 V
Nicht in Betrieb (Lagerung): 12.000 m
Überlastbereich 110% des Bereichs
